引き戸クローザー UCシリーズ

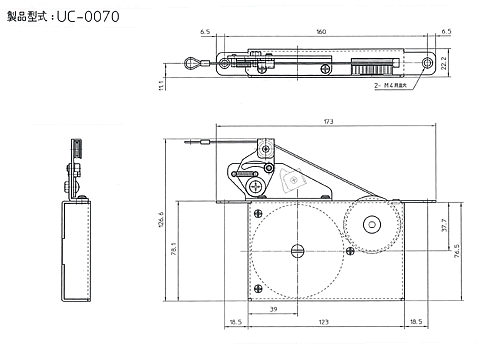

引き戸クローザー UC-0070 吊り戸（掘り込み金具）用 内蔵タイプ

設計施工業者、建築金物、引き戸・建具業者様向け

引き戸メーカーの吊り戸(寸法を確認下さい)、及び、汎用の吊り金具を使用した吊り戸を自閉式にしたい場合に利用できます。
引き戸にクローザーを取り付けるための掘り込みを入れる事で取り付けできます。

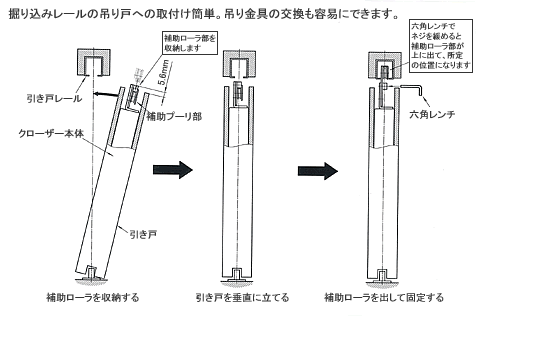

引き戸取付けの時に、補助ローラーを引き戸内に収納し、 引き戸を立てた状態でネジ1本の緩め、締めると補助ローラーが移動して自動的に吊りレールの中に設置されます。

仕様、取付条件をご確認のうえご検討下さい。

機能

• 補助ローラーが移動できて引き戸内に収納可能。
  吊り戸（掘り込金具タイプ）にも取り付けできます。 又、吊り金具(戸車)交換等も同様に簡単に行えます。
• ゆっくりした閉まりを設定できます。
  お年寄りの方、小さなお子様にも楽に通れるゆっくりした閉まり速度にできます。
• 全開状態で保持できる引き戸のストッパーをオプションで用意しています。
  掃除や介護用ベッドの出入りなど、全開で保持しておきたい場合に使用します。 ワンプッシュでストッパーを解除できるタイプと安価な固定タイプを準備しました。

特徴・用途

• 電源不要、省エネルギー製品です。
• 掘り込レール（吊り金具）タイプの吊り戸に取り付けできます。
• 補助ローラーが引き戸に収納できます。
• クローザーの影響が小さく、軽いタッチで開けられます。但し、重い引き戸は重くなります。
• 引き戸はゆっくりした閉まりが設定できます。
• 部屋数の多い施設向けに最適です。
• バリアフリーや出入り口の多い場所の引き戸を自閉式にできます。
• コンビニのトイレや商品出入り仕切りの引き戸にも利用できます。

※クローザーは引き戸に掘り込み加工をして取付します。
※引き戸重量が25kg以下であっても引き力が0.7ｋｇ以上になる場合があります。
　 必ず引き力を確認してお使い下さい。
(PDF図面「引き力確認手順書」をご参照ください)

1. 工場での連続開閉試験は20万回実施しております。使用頻度を考慮してお使い下さい。
2. 屋外仕様の引き戸には使用しないで下さい。（防水仕様ではありません。）
3. ワイヤー固定部の隙間確保（4ｍｍ以上）が必要なので、図面を確認して戸車および吊りレールを選定して下さい。
4. 取り付け終了まで引き力調整はしないで下さい。故障の原因になります。
