取付条件

UC-0070は吊り戸が対象です。
【取付対象外の引き戸】

【取付対象の引き戸】

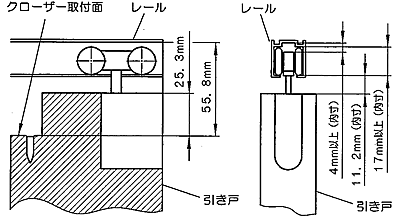

引き戸とレールの設定寸法は11.2mmです。7.2mmまでマイナス設定可能です。
クローザー取付面の加工寸法25.3mmは最大寸法です。それ以上の掘り下げは不可です。
設定寸法を11.2mm以上にする場合はプラスにした分、クローザー取付面加工寸法25.3mmをマイナスさせます。

【確認事項】

引き力確認手順書

(PDF図面「引き力確認手順書」をご参照ください)
