内蔵型の引き戸クローザーの為、取付けても仕上がりがきれい!

市販のVレール、戸車等下レールの引き戸を自閉式に変えることができます。

価格:9,000円(税込み) 送料 全国一律600円、代引き手数料は無料で提供いたしております。

注文する

この商品は施工業者様向けです。引き戸に加工が必要となります。
取り付け条件を必ず お確かめの上ご注文ください。

取付条件取付手順書

引き戸クローザー UC-0020 Vローラ・戸車タイプ(レール付き)用 内蔵タイプ

設計施工業者、建築金物、引き戸・建具業者様向け

引き戸メーカーのVローラ・戸車タイプ(レール付き)引き戸や、汎用のVレール、戸車等下レールを使用した引き戸を自閉式にしたい場合に利用できます。
引き戸にクローザーを取り付けるための掘り込みを入れる事で取り付けできます。

引き戸取付けの時に、補助ローラーを引き戸内に収納し、引き戸を立てた状態でネジ1本の緩め、締めると補助ローラーが移動して自動的に吊りレールの中に設置されます。

仕様、取付条件をご確認のうえご検討下さい。

仕様取付手順書

機能

特徴・用途


仕様

サイズ 幅:124mm X 高さ:79mm X 厚さ:22.2mm
引き幅 1.100mm以下
引き戸重量 25kg以下
引き力 0.7kg以下
引き戸の方向 左右兼用
耐久性 20万回連続開閉試験をクリア
安全機能 ワイヤに必要以上の力がかかった場合の保護機能付き
オプション UC-0020-OP1(ワンプッシュ解除式全開ストッパー)
UC-0020-OP2(固定式全開ストッパー)
>>画像を見る

※クローザーは引き戸に掘り込み加工をして取付します。
※引き戸重量が25kg以下であっても 引き力が0.7kg以上になる場合があります。
  必ず引き力を確認してお使い下さい。

(PDF図面「引き力確認手順書」をご参照ください)

引き力確認はこちら
注意事項
  1. 工場での連続開閉試験は20万回実施しております。使用頻度を考慮してお使い下さい。
  2. 屋外仕様の引き戸には使用しないで下さい。(防水仕様ではありません)
  3. ワイヤー固定部の隙間確保(10mm以上)が必要ですので図面を確認し、φ12mmの座ぐり加工を行ってください。
  4. 取り付け終了まで引き力調整はしないで下さい。故障の原因になります。
  5. お風呂場などの水回り、雨水の掛かる場所での使用は耐久上の問題があります。

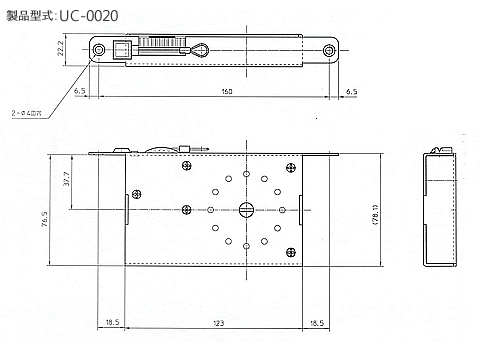

外観図

UC0020外観図

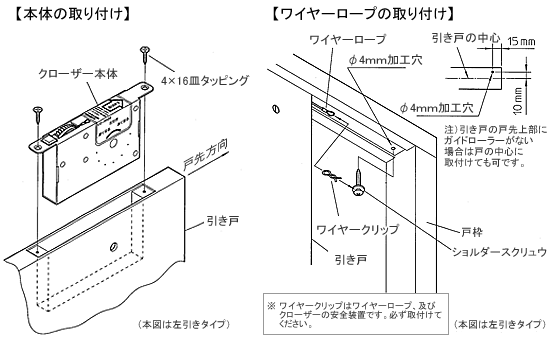

取付方法

掘り込レールタイプの吊り戸への取り付けが簡単にできます。

UC0020取付方法

取付条件取付手順書
PDF図面
引き戸への取付図と引き戸加工寸法(PDF)
